Respuesta rápida
Las precauciones de instalación del motor G4FD deben abarcar tanto las piezas transferidas del motor averiado como el conjunto de reemplazo. Inspeccione la admisión y el escape, confirme los componentes que accionan la bomba de alta presión, cumpla los requisitos aplicables a tuberías y sellos, y complete las revisiones del vehículo antes del primer arranque. Use la información de servicio vigente para el vehículo concreto; el código de motor por sí solo no define todos los detalles de instalación.
Un motor de reemplazo puede heredar un problema de una pieza reutilizada. Antes de conectar los colectores, el sistema de combustible o los accesorios anteriores, determine por qué falló el motor original y qué piezas son aptas para transferir. Las seis revisiones siguientes ayudan al taller profesional a organizar el trabajo. No sustituyen el procedimiento de instalación del vehículo.

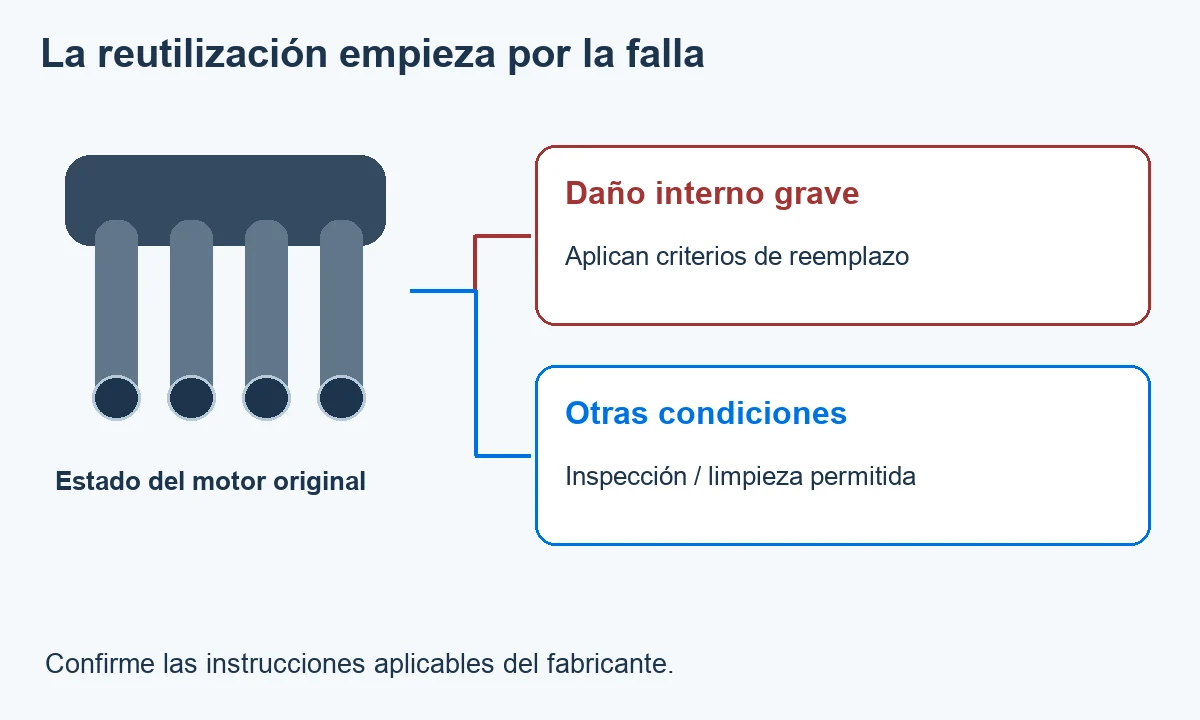

1. Decida si el colector de admisión puede reutilizarse
Comience por la falla original, no por el aspecto exterior del colector. El boletín Hyundai 22-EM-010H exige reemplazar el colector de admisión después de los daños internos graves que describe. Para otras condiciones, su tabla distingue entre inspección y limpieza, y reemplazo. Un enjuague rápido no es una alternativa universal al reemplazo.
Registre la evidencia de la falla y la decisión antes de instalar. Mantenga protegidas las aberturas durante las pausas e inspeccione los conductos correspondientes antes de cerrar el conjunto. Cuando se permita limpiar, siga el método aplicable y no deje líquido de limpieza dentro. El mismo boletín Hyundai indica reemplazar el componente si los residuos atrapados no pueden retirarse por completo.
En un trabajo con G4FD, pida al taller que confirme qué instrucciones vigentes de Hyundai o Kia corresponden al vehículo. El boletín Hyundai respalda el criterio sobre contaminación y sus condiciones de reemplazo; no convierte una acción de servicio Hyundai en un requisito de campaña Kia. Nuestra guía de preparación para la instalación aborda la coordinación general con el taller.
2. Inspeccione el colector de escape y el catalizador antes de transferirlos
Incluya el escape en la revisión de la falla. El boletín Hyundai pide reemplazar el conjunto de colector de escape con catalizador cuando se encuentran residuos en su interior bajo las condiciones de daño interno que especifica. No suponga que cambiar el motor también resuelve el estado del conjunto de escape anterior.
Fotografíe la zona accesible e identifique el conjunto inspeccionado. Si sospecha daño u obstrucción, aclárelo mediante el procedimiento de inspección aplicable antes de transferirlo. Una foto exterior no permite establecer el estado interno. Registre qué se revisó, qué se encontró y si la pieza se conservó o se reemplazó.

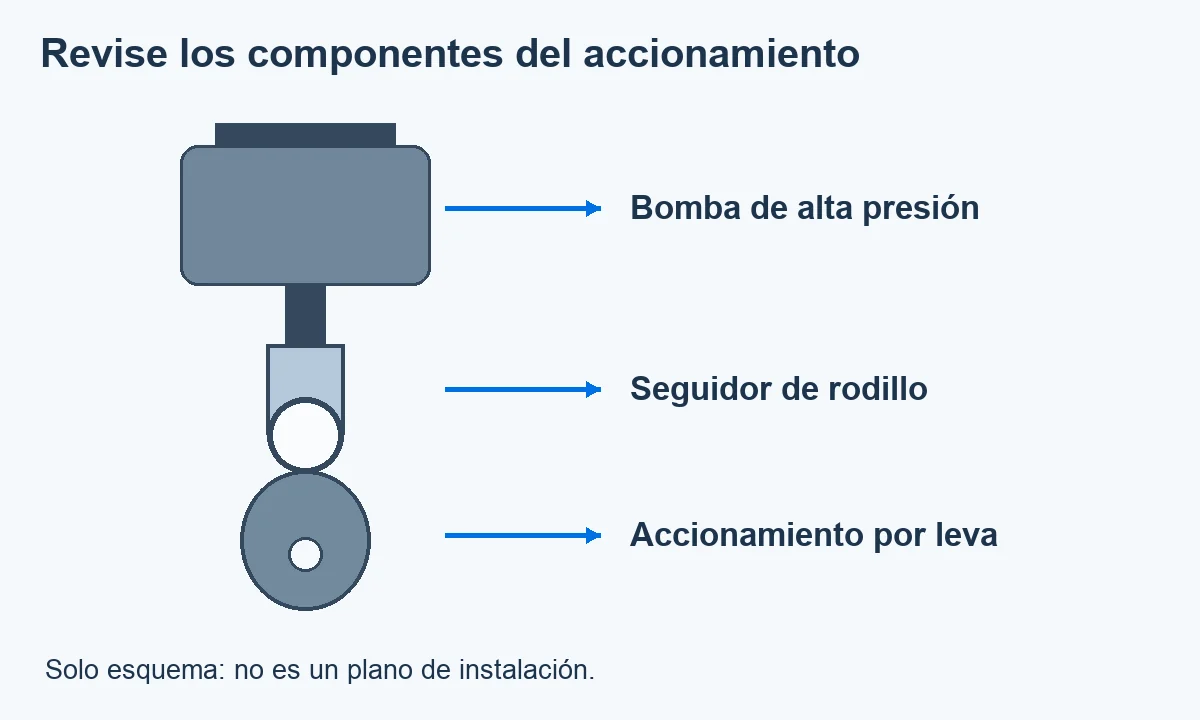

3. Incluya la bomba de alta presión y el seguidor de rodillo
La bomba merece una revisión separada al transferir componentes entre motores. Las instrucciones Kia PI2002Y/Z para las aplicaciones Soul Gamma enumeradas muestran tanto la bomba de alta presión como el seguidor de rodillo. Especifican lubricación durante la instalación y remiten al técnico a la información aplicable para trabajar con GDI. El pequeño componente de accionamiento no debe quedar fuera del plan de transferencia.
Pida al técnico que confirme las piezas correctas, su estado y su instalación según el procedimiento del vehículo concreto. No copie un par de apriete ni una posición de leva de otra familia de motores. Esta guía no proporciona una secuencia para montar la bomba, un método para liberar presión ni una decisión universal de reutilización; trabajar con combustible a alta presión requiere el procedimiento y el equipo adecuados.
4. Revise tuberías, soportes y sellos como un trabajo completo
Preparar el sistema de combustible implica más que reconectar la tubería visible. En la misma reparación Soul indicada, Kia especifica una tubería de alta presión nueva e identifica el soporte de retención, los sellos de los inyectores y los requisitos de instalación relacionados. Son instrucciones para una aplicación concreta, no una lista de piezas para todas las instalaciones G4FD.
Antes del armado, identifique los elementos que deben reemplazarse en la información de servicio del vehículo y compruebe que estén disponibles. Mantenga cada elemento asociado a su conexión correcta. Detenga el trabajo si no puede identificar con certeza un soporte, sello o acople; improvisar con otro de aspecto parecido deja una duda de instalación sin resolver.
Confirme los requisitos de inspección y comprobación de fugas antes de poner en servicio el sistema de combustible. Para la comunicación entre comprador y taller, las fotos del conjunto cotizado ayudan a determinar qué se suministra y qué permanece en el vehículo original. Consulte nuestra guía de configuración de accesorios para distinguir ambos alcances.
5. Revise las piezas que parecen fáciles de transferir
Prepare una lista clara de poleas, soportes, sensores, cableado y componentes de control de válvulas que se transferirán. Verifique las referencias reales, la disposición de montaje, los conectores y los requisitos de instalación. No suponga que una pieza está lista para reutilizarse solo porque proviene de un motor con el mismo código.
Para la polea del cigüeñal, compruebe la orientación especificada, los elementos de posicionamiento y el procedimiento de fijación. Para un interruptor o sensor de presión de aceite, use el método de sellado indicado, sin añadir un sellador de roscas arbitrario. Son verificaciones contra las instrucciones de la pieza correspondiente, no una afirmación de que todos los G4FD usan una orientación de polea o una regla de sellado idénticas.
Si había una falla de distribución variable antes del reemplazo, conserve el registro de diagnóstico con el trabajo e investíguela mediante la información de diagnóstico aplicable. Un código de falla es un punto de partida, no la prueba de que un solenoide causó el problema. Evite reemplazar o transferir un componente de control de válvulas basándose únicamente en esa suposición.

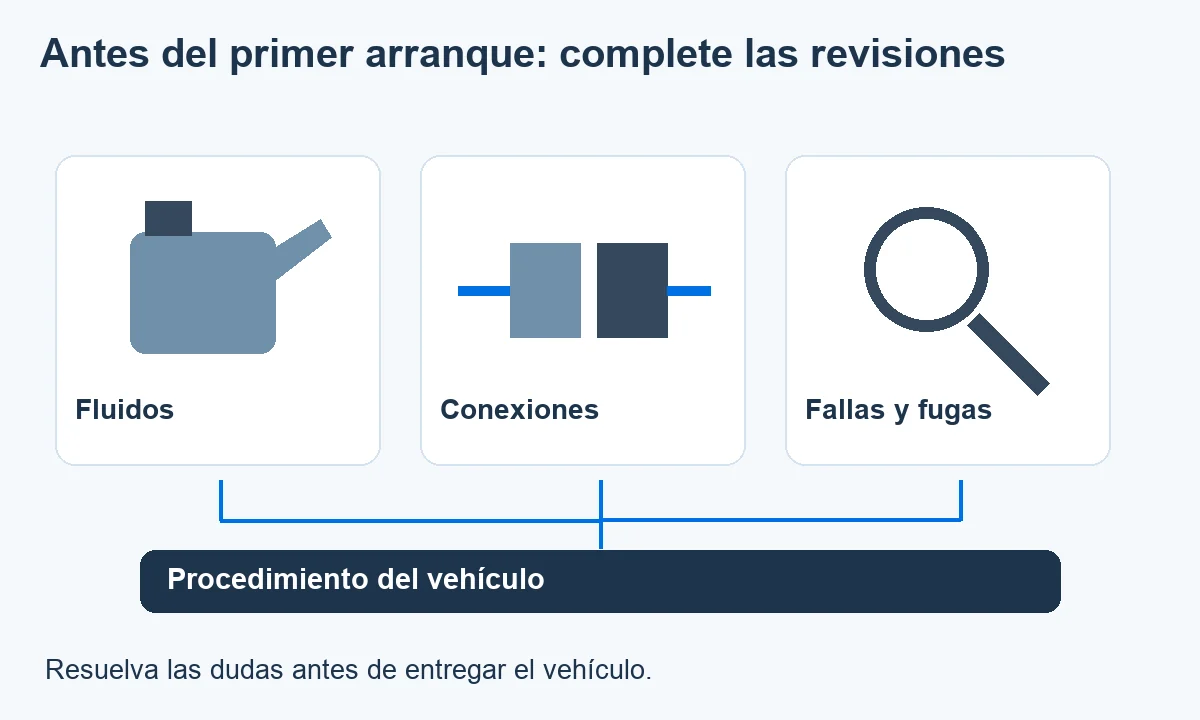

6. Complete las revisiones del primer arranque antes de entregar el vehículo
Termine la instalación según los requisitos del vehículo para lubricación, refrigeración, puesta en servicio del combustible y conexiones eléctricas. El procedimiento Kia para los Soul indicados también pide revisar niveles y fugas, y diagnosticar las fallas activas restantes. Sus fluidos, adaptaciones y pasos de software de campaña no deben trasladarse automáticamente a otro vehículo.
Acuerde con anticipación quién autoriza el primer arranque y quién registra el resultado. Mantenga juntos la identificación del motor, las decisiones sobre piezas transferidas y los asuntos pendientes. Si el motor no arranca o presenta un síntoma anormal, conserve las observaciones y los datos de diagnóstico antes de continuar. Repetir los intentos de arranque no sustituye la identificación de la causa.
Después de las revisiones indicadas, registre el resultado real en lugar de una nota genérica de “probado”. Para un taller que recibe un conjunto enviado, la guía de inspección al recibir ayuda a separar el estado de entrega de los resultados de instalación.
Aclare el conjunto de reemplazo con NANXI POWER
NANXI POWER puede ayudar a revisar el código de motor, el VIN y las fotos del motor original, y después aclarar la configuración requerida y los accesorios incluidos. Las fotos o videos previos al envío pueden respaldar esa comparación. Envíe la lista de piezas que transferirá el taller con la consulta para que la cotización distinga el conjunto suministrado de las piezas que permanecen en el vehículo. Esto facilita un plan de instalación más claro, sin prometer que todos los accesorios estén incluidos ni sustituir la aprobación técnica del taller.
Preguntas de los talleres
¿Siempre se puede limpiar y reutilizar el colector de admisión anterior?
No. La decisión depende de la condición de la falla y de las instrucciones aplicables. La guía Hyundai citada exige reemplazarlo bajo las condiciones de daño interno grave que especifica.
¿El código G4FD hace idénticos todos los detalles de instalación?
No. Confirme el vehículo, la configuración, el conjunto suministrado y la información de servicio vigente antes de elegir piezas o procedimientos.
¿Un motor nuevo incluye la bomba de combustible y los demás accesorios?
No automáticamente. Confirme el alcance real en la cotización y las fotografías, e identifique cada pieza que transferirá el taller.
Referencias técnicas y notas sobre las ilustraciones
Fuentes: Hyundai 22-EM-010H: inspección de admisión y escape durante el reemplazo del motor (en inglés); Kia PI2002Y/Z: instrucciones de reemplazo del motor para los Soul enumerados, páginas 14–19 (en inglés). Estas publicaciones archivadas de los fabricantes explican las revisiones citadas; use la información de servicio vigente para el vehículo concreto. Aquí no se establece elegibilidad para campañas, cobertura de garantía ni especificaciones universales del G4FD.
Las ilustraciones explican los temas de inspección; no son fotografías de un conjunto G4FD concreto, un trabajo real de taller NANXI ni una reparación terminada. Los esquemas no muestran medidas de instalación, pares de apriete ni límites de aceptación.
