Respuesta rápida
Una foto del bruñido de cilindros puede mostrar el patrón visible de la superficie y ayudar a identificar el cilindro en cuestión. No permite establecer el diámetro, la redondez ni la textura superficial medida. Antes de aprobar un bloque mecanizado, solicite los criterios de aceptación aplicables y un informe vinculado al bloque y a sus cilindros reales. Las mediciones y el acabado necesarios dependen del motor, el material del cilindro y la combinación de pistón y anillos.
Un rayado cruzado reciente aporta información visual útil. Para un importador o comprador de taller, la siguiente pregunta es qué datos lo respaldan. “Bruñido” describe un trabajo realizado en el cilindro; no es una especificación completa de la pieza que se entregará. Separe la imagen, el alcance del mecanizado y la evidencia utilizada para la aceptación.

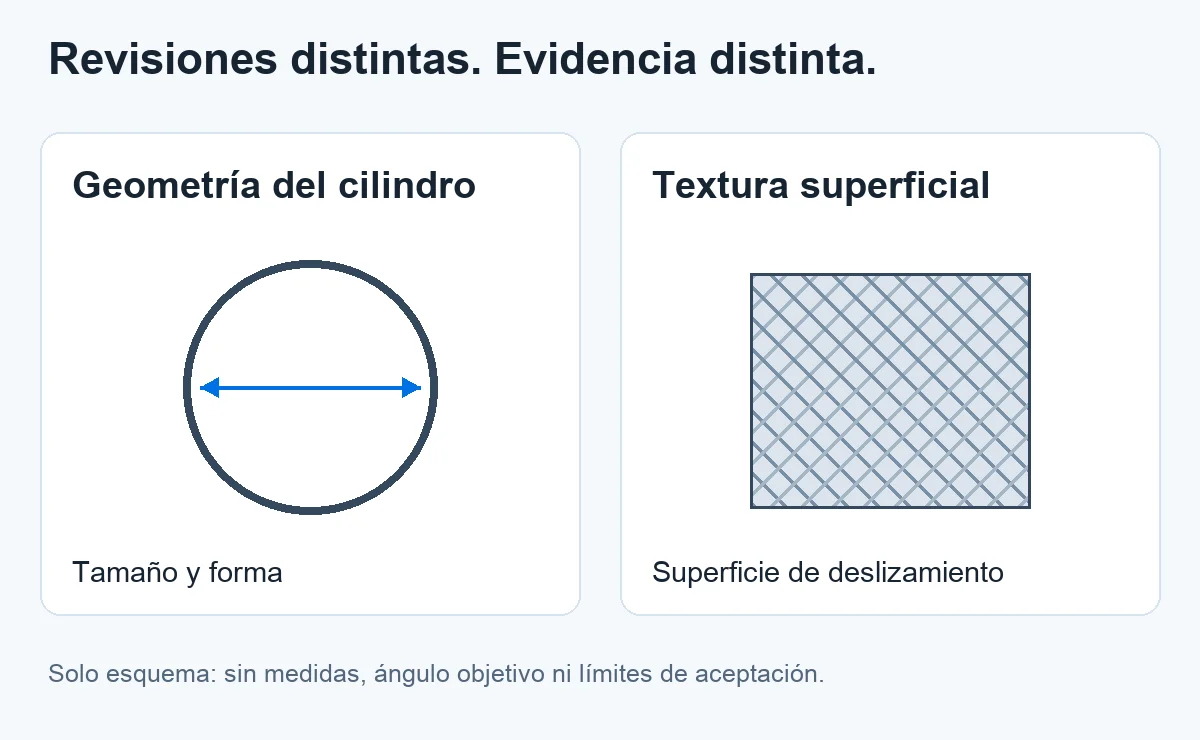

La geometría del cilindro y la textura superficial responden preguntas distintas
Sunnen describe el bruñido como una operación de acabado para obtener una geometría precisa del agujero y un determinado acabado superficial. Son resultados relacionados, pero requieren evidencias distintas. La geometría se refiere al tamaño y la forma del cilindro. La textura describe las características a pequeña escala de su superficie de deslizamiento. Una fotografía no aporta un resultado medido de ninguno de los dos aspectos.
Pregunte al taller responsable qué comprobaciones dimensionales y de superficie corresponden a la pieza concreta. El informe debe conservar los puntos y las direcciones de medición, las unidades y las referencias de aceptación. No pida un único diámetro sin el contexto necesario para interpretarlo ni sustituya el informe requerido por un patrón de aspecto conocido.
Esta diferencia importa al comparar ofertas. Un proveedor puede cotizar un bloque sin mecanizar; otro, uno que necesita trabajo final; y otro, una pieza con un alcance de mecanizado acordado. La palabra “terminado” necesita una explicación por escrito. Nuestra lista de comprobación para comprar bloques de cilindros aborda el alcance general del producto.
¿Por qué una superficie de mejor aspecto no siempre significa que el cilindro esté reparado?
Motorservice explica que las piedras de bruñido con resortes o los cepillos siguen las irregularidades existentes y no pueden mejorar la geometría del cilindro. Su advertencia se refiere a esas herramientas al reacondicionar cilindros usados; no afirma que el bruñido controlado en máquina no pueda mejorar la geometría. Pregunte qué operación se realizó, en lugar de considerar iguales todos los servicios llamados “bruñido”.
Si la respuesta solo dice “desglaseado” o “bruñido ligero”, pida al taller que defina el trabajo y su finalidad. Una foto puede documentar el aspecto después de esa operación. No resuelve si el desgaste, la deformación u otra condición cumplen los criterios aplicables para reutilizar la pieza. Esas decisiones corresponden al especialista responsable del motor, con la información correcta.
Solicite fotos que puedan vincularse al bloque real
Comience con una vista general y un sistema uniforme para identificar los cilindros. Después solicite acercamientos desde ángulos útiles, con luz suficiente para ver la superficie sin que los reflejos la oculten. Muestre cada zona en discusión tanto en una vista amplia como en un acercamiento. Conserve los archivos originales, en lugar de depender solo de vistas comprimidas de mensajería.
La imagen anterior es una referencia de estructura, no una fotografía para aceptar un pedido. En una consulta real, identifique cada foto solicitada con la referencia acordada del bloque o pedido y el cilindro correspondiente. Mantenga intactas las marcas reales. Si una foto se edita para presentarla, guarde también el original; una edición atractiva no debe convertirse en evidencia técnica de una superficie reparada.
Pida otro ángulo cuando la iluminación impida ver la zona en cuestión. Evite diagnosticar una raya, el estado del recubrimiento o el acabado a partir de una sola imagen. Una vista faltante es motivo para solicitar más información, no una prueba de defecto. La lista general de fotos antes del envío ayuda a organizar el resto del registro visual de un motor que se va a despachar.
¿Qué debe acompañar a las fotografías?
Use un registro que vincule la pieza con la inspección. El comprador no necesita inventar un procedimiento de mecanizado; necesita saber qué se comprobó, contra qué requisito y quién lo hizo.
- Identificación de la pieza: código de motor, referencia del bloque y sistema acordado para identificar los cilindros.
- Trabajo realizado: operación concreta, alcance y mecanizado que aún quede pendiente.
- Requisito aplicable: información del motor o componente utilizada, incluidos los datos pertinentes del pistón y los anillos.
- Resultados: registros dimensionales y de superficie requeridos, con unidades, contexto de medición y límites de aceptación.
- Trazabilidad: referencia del informe, fecha de inspección, responsable y fotografías originales correspondientes.
- Preguntas pendientes: todo lo que deba aclararse antes de que el comprador autorice continuar con el pedido.
La guía de cilindros de MAHLE describe distintas consideraciones de mecanizado y acabado para bloques de aluminio y camisas de cilindro. No traslade una receta de acabado para hierro fundido a otro material ni suponga que un abrasivo, ángulo o valor objetivo de rugosidad sirve para todos los motores. Este artículo no ofrece parámetros universales de bruñido ni límites de desgaste.
Incluya la condición acordada en el pedido
Indique si la compra corresponde a un bloque desnudo, otro conjunto de motor o un servicio de mecanizado separado. Enumere lo que debe completarse antes del envío y quién aprueba los resultados. Si el comprador organizará el trabajo final localmente, defina ese límite para que el taller receptor no confunda una etapa de preparación con una pieza lista para instalar.
Vincule las referencias acordadas de informes y fotos con la orden de compra. Al recibir, coteje la pieza entregada y sus registros antes de iniciar el armado. Conserve el empaque y los datos de identificación si algo difiere. Es más fácil investigar una controversia cuando el pedido original describe la condición requerida, en lugar de limitarse a decir “buen bruñido”.
Cómo puede apoyar NANXI POWER una consulta sobre el bloque
NANXI POWER puede ayudar a revisar el código de motor, el VIN y las fotos del motor original, y después aclarar la forma del producto, la configuración y los accesorios incluidos. Antes del envío pueden proporcionarse fotos o videos para respaldar el registro visual acordado. Si el estado de los cilindros influye en su decisión, incluya los requisitos del taller en la consulta y pregunte qué registros están disponibles para la pieza cotizada. Estas capacidades ayudan a identificar el producto y aclarar el pedido; no implican un servicio interno de bruñido ni una inspección dimensional determinada para cada producto.
Preguntas frecuentes
¿El rayado cruzado visible demuestra que el cilindro cumple la especificación?
No. Muestra un patrón visible de la superficie; para la aceptación se necesitan las evidencias dimensionales y de acabado que correspondan a la pieza concreta.
¿Un solo valor de rugosidad puede sustituir al resto del informe?
No. Solicite los parámetros de superficie y las comprobaciones dimensionales especificados para el motor y sus componentes, con contexto suficiente para interpretar cada resultado.
¿“Bloque bruñido” significa que incluye pistones y anillos?
No. La condición del mecanizado y las piezas incluidas son cuestiones distintas. Confirme ambas en la cotización y en el pedido.
Referencias de fabricantes e información sobre las imágenes
Base técnica: Sunnen: información educativa (en inglés); Motorservice: reacondicionamiento de cilindros usados (en inglés); MAHLE: todo sobre el cilindro (en inglés). Estas publicaciones respaldan las diferencias aquí explicadas, no una especificación de aceptación para un motor concreto.
La referencia real de estructura es la fotografía de dominio público de un Rover K18 tomada por Nibi, redimensionada y con un ajuste leve de exposición. La portada es una ilustración educativa generada. Ninguna de estas imágenes es una fotografía real de un producto de NANXI ni un registro de inspección. El dibujo de geometría y textura es un esquema explicativo original.
