Respuesta rápida
La planitud y el acabado superficial de la cabeza de cilindros son revisiones distintas. La planitud se refiere a la forma de la cara de sellado; el acabado, a su textura superficial. Pida ambos resultados, sus unidades y la especificación utilizada. Una cara brillante o la frase de que la cabeza fue rectificada no sustituyen las mediciones. La aceptación depende del motor y de la junta de cabeza específicos.
“Rectificada y lista para instalar” deja sin responder una pregunta de compra importante: ¿lista para qué motor y qué junta? Al comparar cotizaciones de cabezas de cilindros, separe lo que se le hizo a la pieza de la evidencia de que su cara de sellado cumple la condición requerida.
¿Qué miden las dos revisiones?

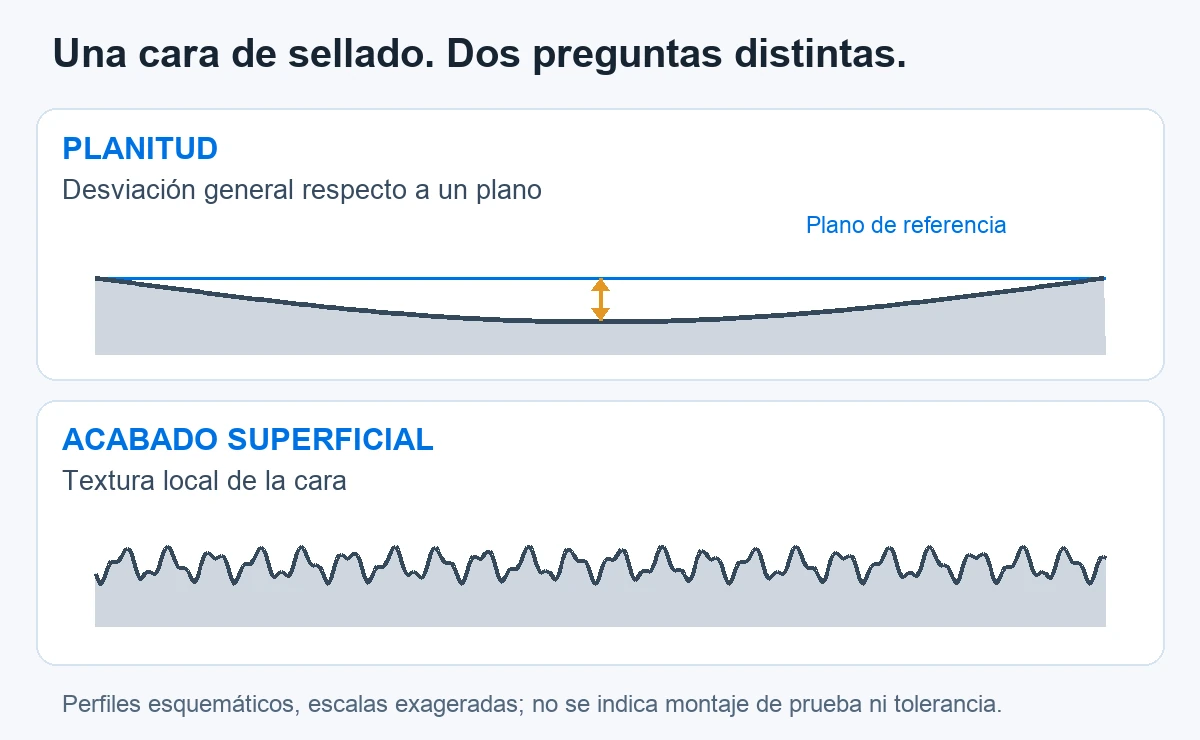

La planitud de la cabeza de cilindros describe cuánto se aparta la cara de sellado de un plano. El acabado superficial describe la textura de esa cara. Se refieren a características distintas, así que el resultado de una no puede reemplazar al de la otra.
Fel-Pro muestra cómo revisar la planitud con una regla de precisión y lainas calibradoras, y el acabado con un perfilómetro. Su guía técnica también explica que el acabado requerido depende del material de la pieza fundida y del diseño de la junta. Son distinciones útiles para un comprador; las posiciones de medición y los límites de aceptación deben salir de las instrucciones correspondientes.
Permaseal, por ejemplo, publica un requisito de acabado superficial para sus propias juntas de cabeza MLS. Trate el requisito de un fabricante de juntas como información específica de su producto. No aplique la cifra de una marca a todas las juntas MLS ni convierta una regla práctica de internet en un límite para un motor no identificado.
Pida un registro que pueda vincular con la cabeza real
Empiece por la identificación. Una hoja de mediciones sirve de poco si no puede vincularse con la cabeza de la cotización. Pida la referencia de la pieza, la aplicación del motor y una foto clara de las marcas de identificación. La guía de fotos para identificar la cabeza de cilindros explica qué vistas ayudan en esa conversación.
Luego pida la siguiente información como entradas separadas. Es un registro de compra sugerido, no un nuevo procedimiento de prueba:
- Identidad de la pieza: la referencia cotizada y el identificador usado en el registro de inspección.
- Resultado de planitud: las lecturas registradas, dónde se tomaron, sus unidades y el documento usado para evaluarlas.
- Resultado de acabado: el parámetro de rugosidad informado, sus unidades, el método de medición y el requisito de junta que se revisa.
- Condición de suministro: nueva, reacondicionada u otra condición acordada expresamente, junto con cualquier maquinado indicado en la oferta.
- Trazabilidad: la fecha de inspección, quién emitió el registro y qué pieza o lote acordado cubre.
Si un informe dice solo “Ra”, pida las unidades antes de compararlo con una especificación. Fel-Pro trata el acabado en micropulgadas, mientras que Permaseal expresa su requisito en micrómetros. Un número solo está incompleto sin esa información. Conserve el nombre original del parámetro y las unidades al reenviar un informe al taller receptor.
Una foto puede mostrar la pieza, su estado visible y el instrumento utilizado. Debe acompañar a las lecturas. Pida al proveedor que indique qué documenta la foto en lugar de tratar la imagen de una cara limpia como un resultado de planitud o de rugosidad.
¿Y si el proveedor dice que la cabeza fue rectificada?
Haga dos preguntas breves: ¿qué trabajo se realizó y qué se revisó después? “Rectificada” describe el trabajo hecho a la pieza. Para aprobar el pedido, todavía necesita las mediciones resultantes y los criterios de aceptación aplicables.
Pida al taller receptor que confirme las reglas del fabricante del motor sobre el retrabajo de esta cabeza antes de aceptar maquinado adicional. Si los documentos de la cotización no identifican el motor o la junta, resuelva primero ese vacío. Un artículo general no puede decidir si una cabeza en particular debe maquinarse, aceptarse o reemplazarse.
Confirme también el contenido comercial de la oferta. Una cabeza desnuda y un conjunto con válvulas u otros componentes son alcances de compra distintos. Use la comparación entre cabeza desnuda y cabeza armada para definir el producto y mantenga esa descripción junto a la evidencia de inspección.
Resuelva estos vacíos antes de aprobar el pedido
Cuando dos proveedores entregan distinto nivel de detalle, envíe a ambos la misma solicitud. Por ejemplo:
Por favor, identifiquen la cabeza de cilindros que cubre esta cotización y envíen los registros disponibles de planitud y acabado superficial. Incluyan las unidades, los puntos de medición, la fecha de inspección y las especificaciones utilizadas. Confirmen también la condición de suministro, cualquier rectificado realizado y los componentes exactos incluidos.
Es una solicitud propuesta, no una afirmación de que algún proveedor ya ofrezca estas pruebas. Si un registro solicitado no está disponible, indíquelo claramente en la revisión de la cotización. Decida con el taller receptor qué inspección se necesita antes de aceptar o instalar la pieza.
En un pedido de varias cabezas, acuerde si la evidencia identifica cada pieza o describe un esquema de muestreo. Registre ese acuerdo en lugar de suponer que una sola hoja cubre todo el envío. Guarde la descripción de producto aceptada y la evidencia junto con la cotización de la cabeza de cilindros. Al recibir, use la guía de inspección de recepción para comparar etiquetas y documentos con la mercancía recibida.
Revise su consulta de cabeza de cilindros con NANXI POWER
NANXI POWER puede revisar el código de motor, el VIN y las fotos del motor original, aclarar la forma de producto y la configuración solicitadas, y ayudar a coordinar las fotos o videos de producto disponibles antes del envío. Envíe con su consulta la referencia de la cabeza, la cantidad requerida y los requisitos de inspección del taller receptor. Pregunte qué registros técnicos hay para la pieza propuesta; el apoyo con fotos no debe tomarse como promesa de mediciones con perfilómetro ni de un servicio de prueba en particular.
Referencias técnicas
- Fel-Pro: cómo preparar la superficie del motor para instalar una junta (en inglés) — explica la elección del acabado y la importancia de revisar ambas superficies de contacto.
- Fel-Pro: cómo revisar la planitud y el acabado de la cabeza de cilindros (en inglés) — la demostración del fabricante distingue las revisiones de planitud y de acabado.
- Permaseal: superficie de la cabeza de cilindros (en inglés) — describe la medición de rugosidad y el requisito para sus juntas MLS.
Estas fuentes respaldan la distinción entre revisiones. Este artículo no ofrece una tolerancia universal, una instrucción de maquinado ni una aprobación para la instalación en un motor específico.
La foto principal muestra una cabeza de cilindros usada como referencia visual; no contiene ningún resultado de medición. Foto: 1-1111 / Wikimedia Commons, CC BY 4.0. Foto original; licencia. Recortada y redimensionada; la versión para redes sociales agrega un logotipo y una franja de crédito.
