Плоскостность и шероховатость ГБЦ: что проверить покупателю

Формулировка «отшлифована и готова к установке» оставляет открытым важный вопрос закупки: готова для какого двигателя и какой прокладки? Сравнивая предложения на головки блока цилиндров, отделяйте то, что сделали с деталью, от подтверждения того, что её привалочная плоскость соответствует нужному состоянию.

Что измеряют эти две проверки?

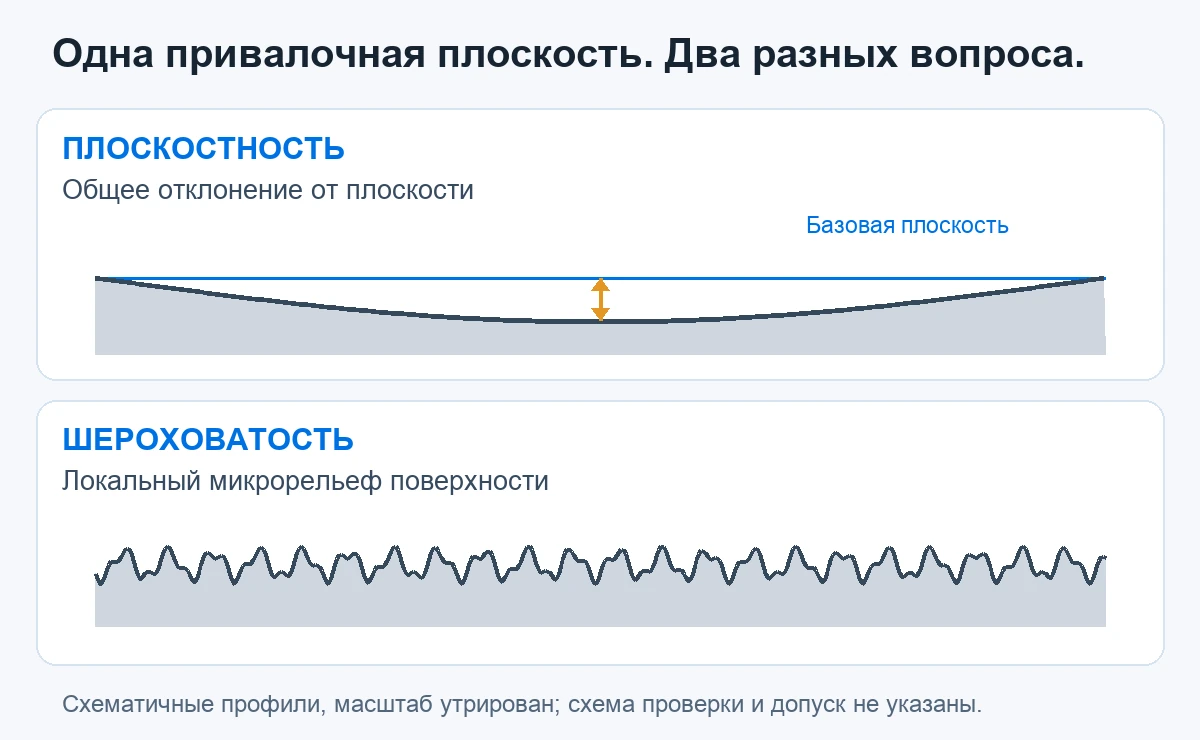

Плоскостность ГБЦ показывает, насколько привалочная плоскость отклоняется от идеальной плоскости. Шероховатость описывает микрорельеф этой поверхности. Это разные характеристики, поэтому результат одной проверки не может заменить другую.

Fel-Pro показывает проверку плоскостности с помощью лекальной линейки и щупов, а шероховатости — профилометром. В его технических рекомендациях также поясняется, что требуемая шероховатость зависит от материала отливки и конструкции прокладки. Это полезные различия для покупателя; точки замеров и допуски всё равно нужно брать из соответствующих инструкций.

Например, Permaseal публикует требование к шероховатости для своих многослойных стальных (MLS) прокладок ГБЦ. Воспринимайте требование производителя прокладок как информацию о конкретном продукте. Не распространяйте значение одного бренда на все MLS-прокладки и не превращайте эмпирическое правило из интернета в допуск для неизвестного двигателя.

Запросите запись, которую можно связать с конкретной головкой

Начните с идентификации. Протоколом замеров трудно пользоваться, если его нельзя связать с головкой из предложения. Запросите обозначение детали, применение по двигателю и чёткое фото идентификационных маркировок. Руководство по фотографиям для идентификации ГБЦ объясняет, какие ракурсы помогают в этом обсуждении.

Затем запросите следующие сведения отдельными пунктами. Это предлагаемая запись для закупки, а не новая методика испытаний:

1. Идентификация детали: обозначение из предложения и идентификатор, указанный в протоколе проверки.
2. Результат по плоскостности: записанные показания, места замеров, единицы измерения и документ, по которому они оценивались.
3. Результат по шероховатости: указанный параметр шероховатости, его единицы, метод измерения и проверяемое требование к прокладке.
4. Состояние при поставке: новая, восстановленная или иное явно согласованное состояние, а также любая механическая обработка, указанная в предложении.
5. Прослеживаемость: дата проверки, кто выдал запись и к какому изделию или согласованной партии она относится.

Если в отчёте указано только «Ra», уточните единицы, прежде чем сравнивать его со спецификацией. Fel-Pro приводит шероховатость в микродюймах, а Permaseal формулирует своё требование в микрометрах. Число без этой информации неполное. Пересылая отчёт в принимающий автосервис, сохраняйте исходное название параметра и единицы.

Фотография может показать деталь, её видимое состояние и используемый прибор. Она должна сопровождать показания. Попросите поставщика подписать, что именно документирует фото, а не принимайте снимок чистой поверхности за результат измерения плоскостности или шероховатости.

Что делать, если поставщик говорит, что головку отшлифовали?

Задайте два коротких вопроса: какая работа выполнена и что проверили после неё? «Отшлифована» описывает работу над деталью. Для утверждения заказа вам по-прежнему нужны итоговые замеры и применимые критерии приёмки.

Прежде чем соглашаться на дополнительную обработку, попросите принимающий автосервис подтвердить требования производителя двигателя к восстановлению этой головки. Если документы к предложению не указывают двигатель или прокладку, сначала устраните этот пробел. Общая статья не может решить, нужно ли конкретную головку обрабатывать, принимать или заменять.

Подтвердите и коммерческое содержание предложения. Голая головка и головка в сборе с клапанами или другими деталями — это разные объёмы закупки. Используйте сравнение голой ГБЦ и ГБЦ в сборе, чтобы определить продукт, и храните это описание рядом с подтверждающими записями.

Закройте эти вопросы до утверждения заказа

Если два поставщика дают разный объём сведений, отправьте обоим одинаковый запрос. Например:

Просим указать, какая головка блока цилиндров входит в это предложение, и предоставить имеющиеся записи о плоскостности и шероховатости поверхности. Укажите единицы измерения, места замеров, дату проверки и использованные спецификации. Также просим подтвердить состояние при поставке, выполненную шлифовку, если она была, и точный перечень входящих деталей.

Это предлагаемый запрос, а не утверждение, что какой-либо поставщик уже проводит такие проверки. Если запрошенной записи нет, прямо отметьте это при разборе предложения. Вместе с принимающим автосервисом решите, какая проверка нужна до приёмки или установки детали.

Для заказа на несколько головок договоритесь, подтверждает ли запись каждое изделие или описывает выборочную проверку. Зафиксируйте эту договорённость, а не предполагайте, что один лист охватывает всю отгрузку. Храните согласованное описание продукта и подтверждения вместе с предложением на ГБЦ в сборе. При поставке используйте руководство по приёмке, чтобы сверить этикетки и документы с полученным товаром.

На главном фото показана бывшая в употреблении головка блока цилиндров как наглядный пример; результатов измерений на нём нет. Фото: 1-1111 / Wikimedia Commons, CC BY 4.0. Исходная фотография; лицензия. Обрезано и уменьшено; в версии для соцсетей добавлены логотип и строка с указанием автора.
